ガスケットの役割とは？なぜ必要なのか

ガスケットの役割を一言で

ガスケットの役割は「接合部の隙間を埋め、流体・気体・異物・振動を制御する」ことに尽きます。フランジやケース合わせ面はミクロに見れば必ず凹凸があり、ボルト締結だけでは完全密封できません。そこに弾性のあるガスケットを挟み、適切な締付面圧で圧縮することで、隙間を塞ぎ漏れを防ぎます。

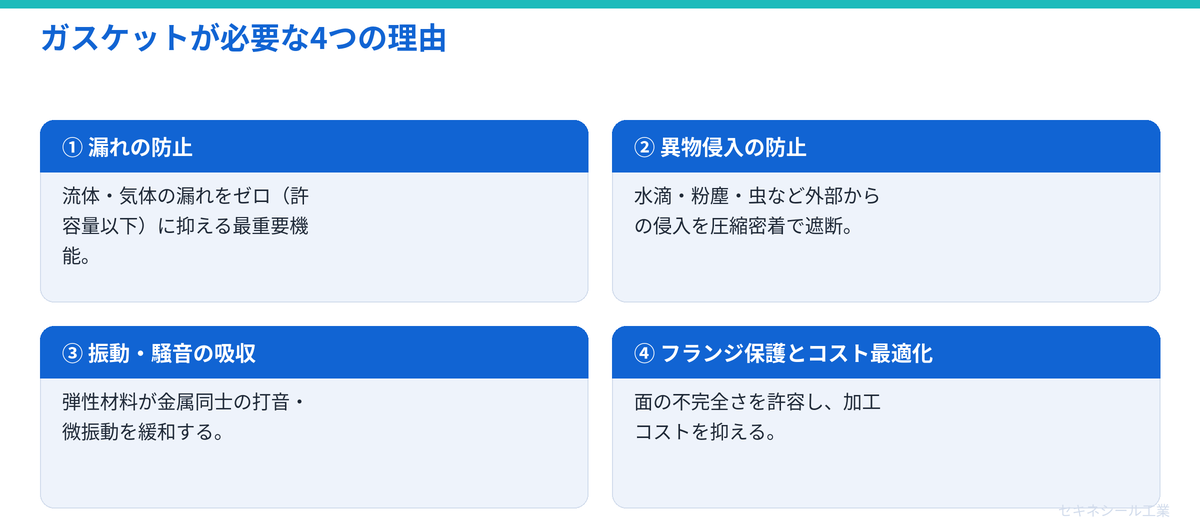

なぜガスケットが必要なのか――4つの理由

① 漏れの防止(最重要機能)

エンジンオイルや冷却水、燃料、蒸気、薬液などが接合部から漏れると、性能低下だけでなく事故や環境汚染を招きます。ガスケットは漏れゼロ(または許容漏れ量以下)を達成するための「最後の一線」です。

② 異物侵入の防止

水滴、粉塵、虫など外部からの異物侵入も、ガスケットの圧縮による密着で遮断されます。屋外設置の機器や粉塵環境で稼働する産業機械では、この役割の重要度が一層高まります。

③ 振動・騒音の吸収

弾性ある材料を挟むことで、金属同士の打音や微振動が緩和されます。エンジンカバー周りで紙系・ゴム系ソフトガスケットが選ばれる背景には、振動・打音抑制という機能もあります。

④ フランジ面の保護とコスト最適化

ガスケットがあれば、フランジ面に高い精度の機械加工を求めなくても済みます。液状ガスケット(FIPG／CIPG)も含め、ガスケットは「面の不完全さを許容できる」点で量産製造を支える存在です。

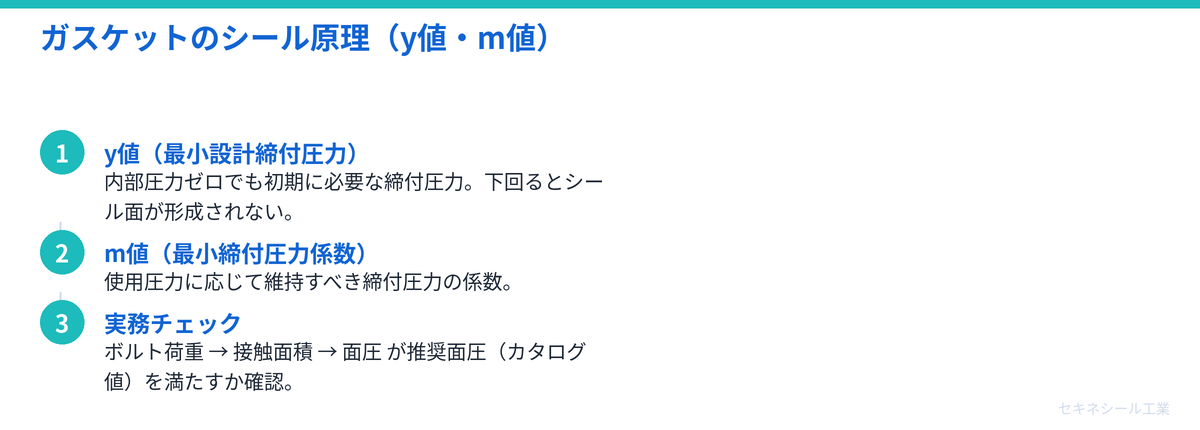

ガスケットの「シール原理」を理解する

JIS B 8265などで定義されるガスケット係数 m(最小締付圧力係数)と y(最小設計締付圧力)は、設計者が必ず押さえる二つの指標です。

y値：内部圧力ゼロでも、初期に必要な締付圧力。これを下回るとシール面が形成されない。

m値：使用圧力に応じて維持しなければならない締付圧力の係数。

実務では「ボルト荷重 → 接触面積 → 面圧」が、流体・温度・圧力に応じた推奨面圧(メーカーカタログ値)を満たすかをチェックします。

ガスケットがないとどうなるか

ガスケットを省略・代用すると、以下のような不具合が起きます。

• 微小漏れの累積：保証期間後半に漏れが顕在化、リコール対応コスト
• 増し締め依存：硬化したガスケットを締め込んでフランジ変形・ボルト破損
• 異物混入：精密機械内部に粉塵が入り、摺動部の異常摩耗

つまりガスケットは、製品寿命と信頼性を担保する基幹部品です。

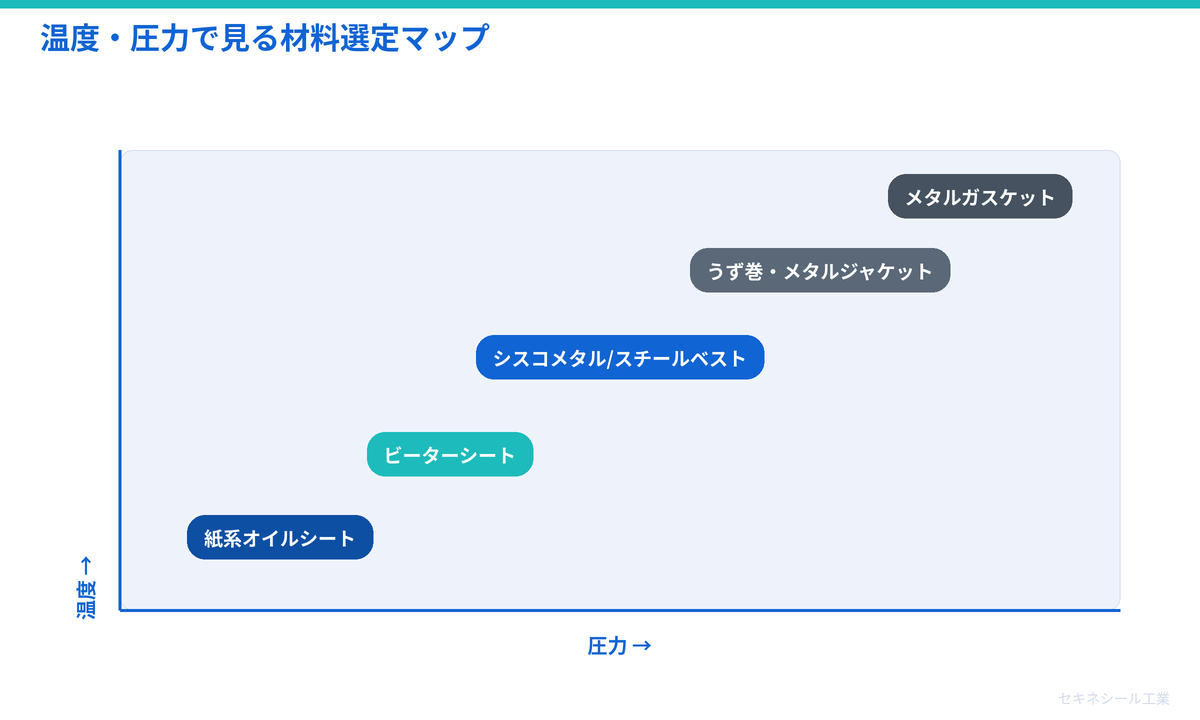

役割を満たすには「材料選定」が9割

ガスケットの役割を実際に発揮するには、用途に合った材料選定が決定的です。

低温・低圧の油・水系：紙系オイルシート、ビーターシート

中温・中圧、エンジン周辺：ビーターシート

高温・強度要求が大きい部位：セミメタリック（シスコメタル／スチールベスト 等）

高温・高圧プラント：うず巻形、メタルジャケット

超高温・高圧：メタルガスケット

セキネシール工業が「役割」から逆算する材料設計

セキネシール工業は、和紙の抄造技術を活かし、「価値ある機能を形に」を理念に、ガスケットの役割を起点に材料設計を行います。たとえばエンジンケース部位では、シスコメタル(フラット鋼板＋ビーターシート複合材)が鋳巣吸収性と横流れ耐性を両立し、過大荷重がかかる箇所でも面圧分布を安定させます。比較的熱のかからない燃料・潤滑油系では、紙質のオイルシートが低コスト・軽量・打抜き性を満たします。

「漏れない」だけでなく「振動を抑える」「相手面に馴染む」「コストを抑える」まで含めて役割を定義する。これがセキネシールが80年以上の現場経験で培ってきた発想です。
