メタルガスケット（セミメタリック）とは？特徴と役割を分かりやすく解説

セミメタリックガスケットとは

セミメタリックガスケットは、金属と非金属材料（紙・ゴムなど）を組み合わせた複合ガスケットの総称です。金属の剛性・耐熱・耐圧と、非金属の馴染み性・シール性を両立するのが特徴で、うず巻形やメタルジャケット形、金属＋抄造シート（シスコメタルなど）が代表例です。銅・アルミ・軟鋼などの軟質金属を単体で加工したメタルガスケットと並び、金属系のシール材として使われます。

金属系のガスケットは、大きく次の2つに整理できます。

メタルガスケット（軟質金属単体）：銅・アルミ・軟鋼などの軟質金属を単体で加工したもの

セミメタリックガスケット（複合材）：金属＋ゴムコーティング、金属＋抄造シート(シスコメタルなど)の複合材

本記事では、当社が得意とするセミメタリックを中心に両者を整理します。

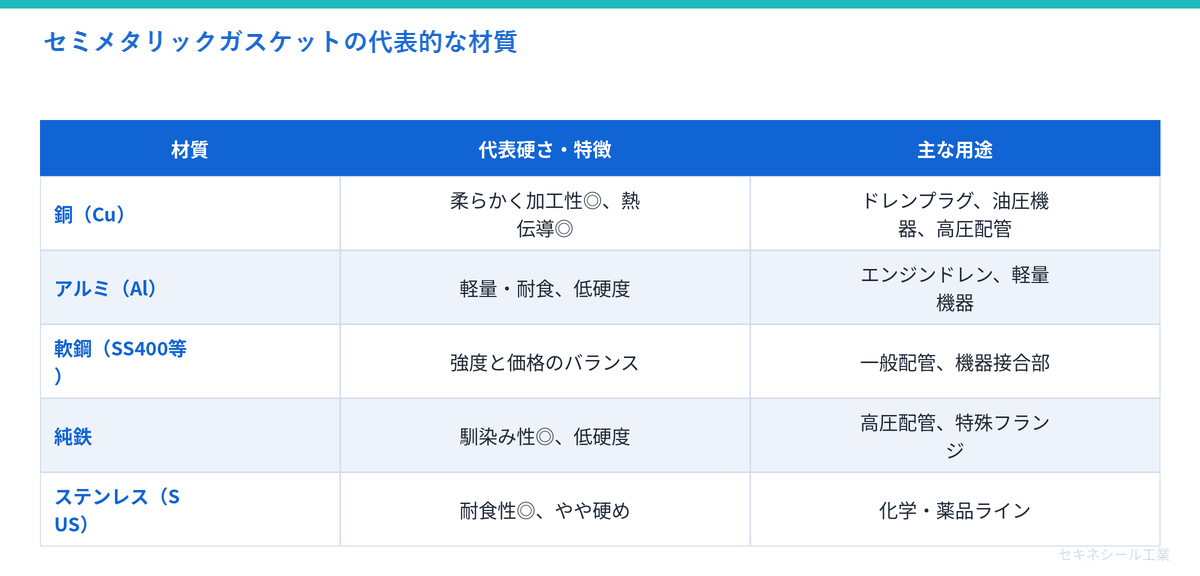

セミメタリックガスケットの代表的な材質

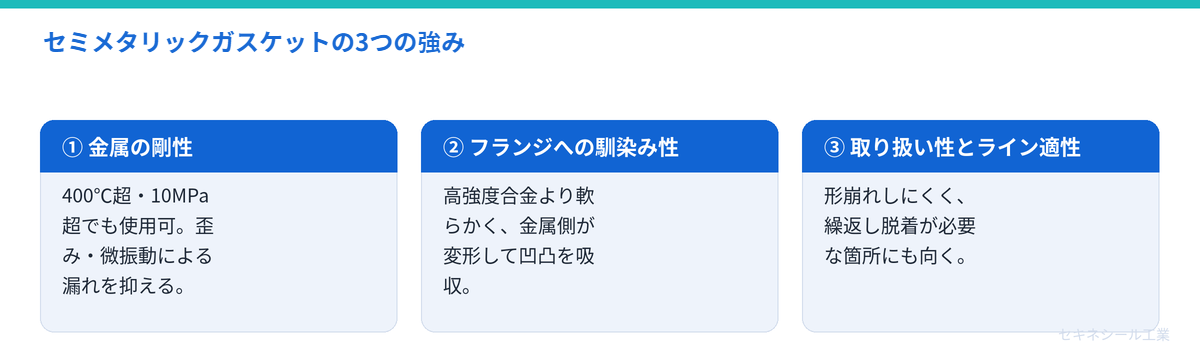

セミメタリックガスケットの3つの強み

① 高温・高圧でも使える金属の剛性

軟質ガスケットでは耐えられない400℃超・10MPa超の領域でも使用可能。フランジ間の歪み・微振動による漏れを抑えます。

② フランジへの馴染み性(金属系の中での優位性)

ステンレスや高強度合金よりも軟らかく、フランジ面の凹凸を金属側が変形して吸収します。「金属同士でも漏れない」のはこのためです。

③ 取り扱い性とライン適性

剛性があり、自動組付けでも形崩れしにくい。ドレンプラグやオイルレベルゲージなど、繰り返しの脱着が必要な箇所にも向きます。

ゴムコーティング型セミメタリックガスケットの特徴

薄い鉄板・ステンレス板・アルミ板の両面に合成ゴムをコーティングした複合シート材です。

• 金属の剛性＋ゴムの密着性で、シート単独より低面圧でもシールが成立
• 防音・防振性も付与
• 大量生産品としてエンジン周辺で使用

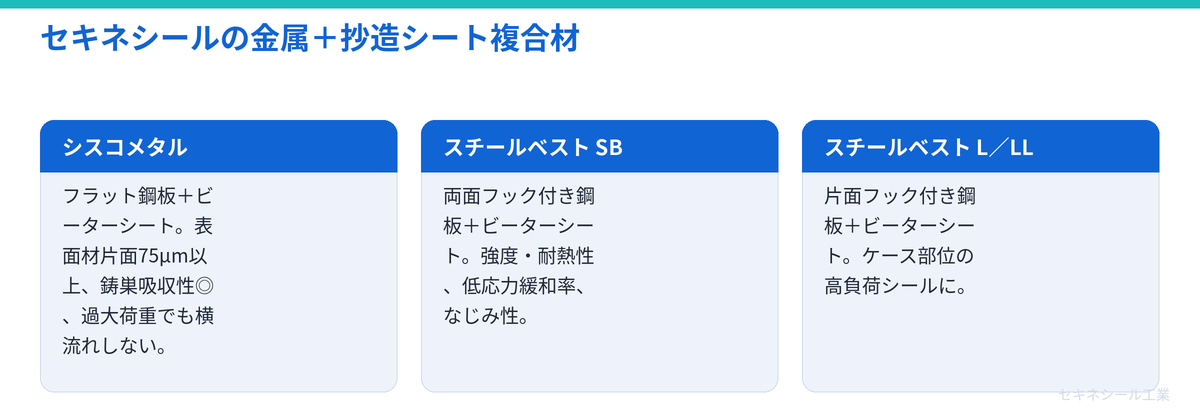

抄造シート＋金属の複合材という選択肢

セキネシール工業のシスコメタルやスチールベストは、ゴムコーティング型とは異なる「金属＋特殊機能紙(ビーターシート)」の複合材で、セミメタリックガスケットに位置づけられます。

• シスコメタル(フラット鋼板＋ビーターシート):表面材片面75μm以上、鋳巣吸収性◎、過大荷重でも横流れしない
• スチールベスト SBタイプ(両面フック付き鋼板＋ビーターシート):強度と耐熱性、低応力緩和率、フランジ面なじみ性
• スチールベスト L／LLタイプ:片面フック付き鋼板＋ビーターシート

ケース部位のオイル・燃料・不凍液をシールする高負荷部位で長年採用されています。

セミメタリックガスケット選定のポイント

• 温度・圧力：使用領域の上下限を明確に。
• 流体：水系か油系か、薬品か。腐食可能性を確認。
• フランジ材質との硬度差：HB30程度の差を確保するとフランジを傷めにくい。
• 再使用の可否：ドレン用などの再利用前提か、新品交換前提か。
• 公差吸収：鋳物ケースの面荒れがあるなら抄造シート複合(シスコメタル等)が有利。

セキネシール工業のセミメタリックガスケット製品ラインナップ

セキネシール工業は2006年にビーターシートと金属の複合材「シスコメタル」を開発・量産化、2008年からはアフターマーケット向けドレンプラグガスケットも販売しています。鋼板加工と抄造シートのノウハウを組み合わせた国内では希少な「軟質金属＋紙系」複合ガスケットメーカーとして、自動車・二輪・農機・建機向けに納入実績を積み重ねてきました。
